Грозозащита Модуль защиты РГ4.2-12LSA

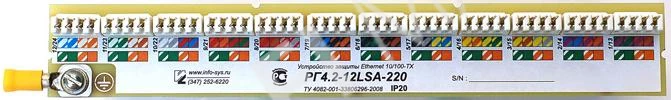

РГ4.2-12LSA — групповой модуль защиты на 12 Ethernet-портов 10/100 Мбит c кабельным коннектором LSA и поддержкой технологии PoE 802.af/at. Предназначено для эксплуатации внутри помещений. Устанавливается в коммутационную стойку 19 дюймов.

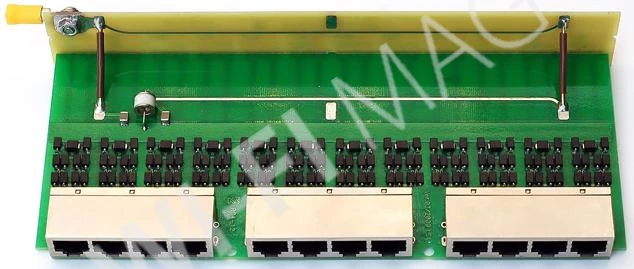

Модули РГ4PoE защищают оборудование, использующее Ethernet-соединения 10/100 Мбит от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через диодный мост и газонаполненный разрядник. Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре. Устройство ориентировано на защиту неэкранированных кабелей емкостью 25 пар категорий 5 и 5Е, но может использоваться для защиты кабелей меньшей парности (при защите малопарных кабелей следует помнить, что стойкость устройства защиты уменьшается при уменьшении парности защищаемого кабеля). Рекомендуется применять данное устройство для защиты кабельных сегментов, проложенных по наружным стенам и крышам зданий. Второй конец кабельного сегмента рекомендуется защищать устройствами РГ6.

Применение разрядника позволяет обеспечивать высокую стойкость устройства к блуждающим уравнивающим токам вплоть до случайного попадания фазного напряжения 220 В электросети на жилы кабельного сегмента.

Преимущества изделий РГ4:

• Высокая степень подавления помех;
• Поддержка обеих схем организации дистанционного питания, предусмотренных стандартом IEEE 802.3at;
• Отсутствие ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2 А;
• Способность отводить на шину заземления большие токи силой от 5000 А и более при сохранении работоспособности;
• Низкие потери полезного сигнала: уровень потерь в устройстве меньше, чем в кабеле категории 5Е длиной 1 м.
• Устойчивость работы при случайном попадании фазного напряжения 220 В электросети общего назначения на жилы кабельного сегмента.
